図面なし・現物支給だけでワイパー材を復元製作した事例
2026.03.31
お客様のよくあるお悩み：大手工作機械メーカーの古い補修部品調達
現場でよくお伺いするお話ですが、大手工作機械メーカーのお客様から、図面のない補修部品見積もりが多く寄せられます。今回の事例では、付き合いの深い商社様経由で大手工作機械メーカー向けの引き合いをいただきました。現物だけをお送りいただき、「長年使ったワイパー材が劣化して寸法も不明、何とか再現をお願いします」とのご相談です。経年劣化で変形が進み、スペック把握が難しかった点が課題でした。ゴムスポンジ調達ナビでは、こうした案件にも的確に対応することが出来ます。
初回の現物分析：寸法取りと材質推定の徹底

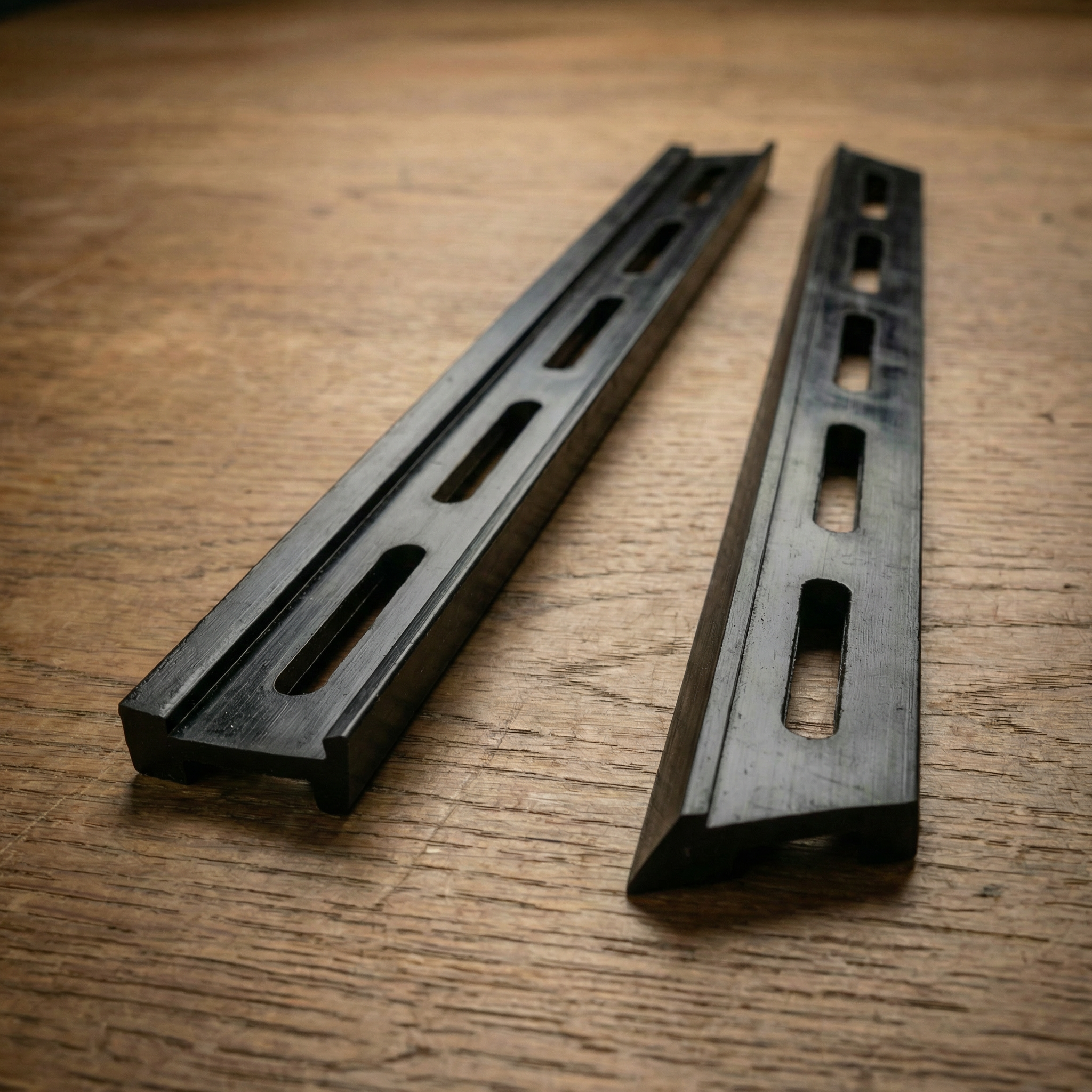

お客様から現物をお預かりし、寸法測定からスタート。長さ1000mm程度分で、L型断面、肉厚薄めの特殊形状です。材質は用途と硬度計でNBRソリッドゴムと推定し、耐油性と耐摩耗性を考慮。大手のお客様特有の古い部品ゆえ、こうした初回分析が信頼を築くポイントです。商社様からも「これでメーカー様に自信を持って提案できます」とご好評いただきました。
最適成型方法の選定：押出成型＋手加工の組み合わせ
形状から押出成型を基軸に決定。L型の断面に溝や穴加工が必要で、手加工のみでは高コストのため、押出後に後加工で穴あけをすることで費用を安く抑えることが出来ました。少量10本の製作でしたが、口金製作で後工程の加工費を抑えました。現場目線のこうしたVA提案が差別化につながりました。
成果の実現：高再現度とコスト効率の納品
最終製品は現物支給して頂いたものと完全に同一とはなりませんが、形状・寸法もかなり近いもの作成することが出来ました。お客様からも満足の声をいただきました。特に押出活用で15%のコストダウンに成功。ゴムスポンジ調達ナビであれば、図面なしの復元にも対応いたします。
この事例のように、図面の無い現物しかない製品の調達でお困りの方は、ゴムスポンジ調達ナビまでお問い合わせください。加工・成型情報を基にワンストップでサポートいたします。
お問い合わせはこちらまで👇
▶ https://gomusponge-navi.net/contact/
